HZK1201回路電阻測試儀

HZK1201回路電阻測試儀采用100A恒流輸出。高輸出電壓達10V（常規儀器的2-3倍）可采用載面細的測試線，大大減輕了現場測試人員的勞動強 度。測試過程全部由單片控制自動實施，精度高，復測性好，單按鍵操作，簡單易行，測試數據液晶顯示，結果打印。適用于不同的工作環境

產品型號：

聯系方式

13524731726

產品介紹

HZK1201回路電阻測試儀

一、儀器的用途及特點

按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品。

該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。采用100A恒流輸出。高輸出電壓達10V可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。

測試過程全部由單片控制自動實施，精度高，復測性好，簡單易行，測試數據液晶顯示，結果打印。

測試時間依國家標準15S；30S；60S可調，消除了因快速測試被試品，表面氧化層接觸電阻阻值，使精確度大大提高。適用于不同的工作環境。

二、主要技術指標及使用條件

測量范圍：0-1999μΩ 分辨率：1μΩ
測量電流：＞100A DC
測量精度：0.5級
顯示方式：液晶顯示、結果打印
工作溫度：-10℃~50℃
工作電流：AC220V±10%
體積：445×285×230
重量：6.2Kg

HZK1201回路電阻測試儀

三、面板及各鍵功能介紹（如圖一）

+I -I接線柱：輸出電流端子
+U -U接線柱：電壓采樣端子
AC220V：電源插座及開關
┻ ：儀器接地端子
液晶屏：顯示數據和操作提示
打印機：打印測試結果
按鍵：主要功能詳見（使用方法）

四、使用方法

4.1、接通儀器的電源線，將隨機配備的測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。

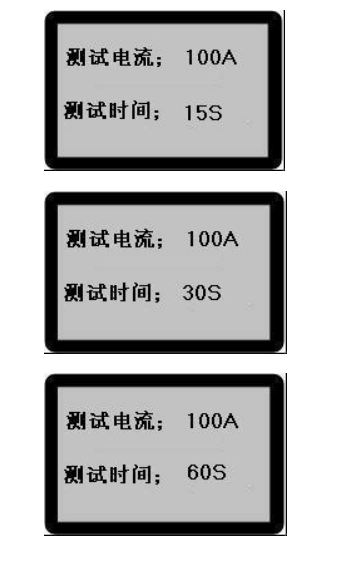

4.2、確認無誤后，接通電源開關，顯示：
